Протокол MGCP


Рабочая группа MEGACO комитета IETF разработала протокол управления шлюзами – Media Gateway Control Protocol (MGCP).

При разработке протокола управления шлюзами рабочая группа MEGACO опиралась на принцип декомпозиции, согласно которому шлюз разбивается на отдельные функциональные блоки (рис. 3.6):

  • транспортный шлюз – Media Gateway, который выполняет функции преобразования речевой информации, поступающей со стороны ТфОП с постоянной скоростью, в вид, пригодный для передачи по сетям с маршрутизацией пакетов IP: кодирование и упаковку речевой информации в пакеты RTP/UDP/IP, а также обратное преобразование;

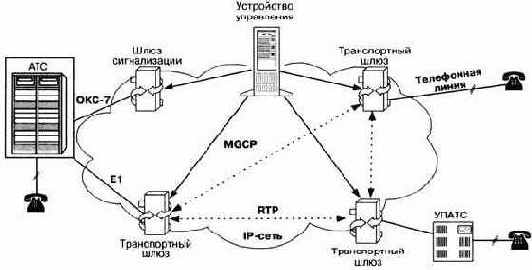

    Рис. 3.6.  Архитектура сети, базирующейся на протоколе MGCP

  • устройство управления – Call Agent, выполняющее функции управления шлюзом;
  • шлюз сигнализации – Signaling Gateway, который обеспечивает доставку сигнальной информации, поступающей со стороны ТфОП, к устройству управления шлюзом и перенос сигнальной информации в обратном направлении.

Таким образом, весь интеллект функционально распределенного шлюза размещается в устройстве управления, функции которого в свою очередь могут быть распределены между несколькими компьютерными платформами. Шлюз сигнализации выполняет функции STP – транзитного пункта системы сигнализации по общему каналу – ОКС7. Транспортные шлюзы выполняют только функции преобразования речевой информации. Одно устройство управления обслуживает одновременно несколько шлюзов. В сети может присутствовать несколько устройств управления. Предполагается, что эти устройства синхронизованы между собой и согласованно управляют шлюзами, участвующими в соединении. Рабочая группа MEGACO не определяет протокол синхронизации работы устройств управления, однако в ряде работ, посвященных исследованию возможностей протокола MGCP, для этой цели предлагается использовать протоколы H.323, SIP или ISUP/IP.

Перенос сообщений протокола MGCP обеспечивает протокол UDP.

Одно из основных требований, предъявляемых к протоколу MGCP, состоит в том, что устройства, реализующие этот протокол, должны работать в режиме без сохранения информации о последовательности транзакций между устройством управления и транспортным шлюзом, т.е.


в устройствах не требуется реализации конечного автомата для описания этой последовательности.

Протокол MGCP является внутренним протоколом, поддерживающим обмен информацией между функциональными блоками распределенного шлюза. Протокол MGCP использует принцип master/slave (ведущий/ведомый), причем устройство управления шлюзами является ведущим, а транспортный шлюз – ведомым устройством, которое выполняет команды, поступающие от устройства управления.

Такое решение обеспечивает масштабируемость сети и простоту эксплуатационного управления ею через устройство управления шлюзами. К тому же неинтеллектуальные шлюзы требуют меньшей производительности процессоров и, как следствие, оказываются менее дорогими. Кроме того, обеспечивается возможность быстро добавлять новые протоколы сигнализации и новые дополнительные услуги, так как нужные для этого изменения затрагивают только устройство управления шлюзами, а не сами шлюзы.

Рабочей группой MEGACO предложена следующая классификация транспортных шлюзов (Media Gateways):

  • Trunking Gateway – шлюз между ТфОП и сетью с маршрутизацией пакетов IP, ориентированный на подключение к телефонной сети посредством большого количества цифровых трактов (от 10 до нескольких тысяч) с использованием системы сигнализации ОКС 7;
  • Voice over ATM Gateway – шлюз между ТфОП и АТМ-сетью, который также подключается к телефонной сети посредством большого количества цифровых трактов (от 10 до нескольких тысяч);
  • Residential Gateway – шлюз, подключающий к IP-сети аналоговые, кабельные модемы, линии xDSL и широкополосные устройства беспроводного доступа;
  • Access Gateway – шлюз для подключения к сети IP-телефонии небольшой учрежденческой АТС через аналоговый или цифровой интерфейс;
  • Business Gateway – шлюз с цифровым интерфейсом для подключения к сети с маршрутизацией IP-пакетов учрежденческой АТС при использовании, например, системы сигнализации DSS1;
  • Network Access Server – сервер доступа к IP-сети для передачи данных;
  • Circuit switch или packet switch – коммутационные устройства с интерфейсом для управления от внешнего устройства.
