Для построения сетей IP-телефонии первой стала рекомендация H.323 МСЭ-Т, которая является также первой зонтичной спецификацией систем мультимедийной связи для работы в сетях с коммутацией пакетов, не обеспечивающих гарантированное качество обслуживания (рис. 3.3).
Сети, построенные на базе протоколов H.323, ориентированы на интеграцию с телефонными сетями и могут рассматриваться как сети ЦСИС (цифровая служба с интеграцией служб), наложенные на сети передачи данных. В частности, процедура установления соединения в таких сетях IP-телефонии базируется на рекомендации МСЭ-Т Q.931 и практически идентична той же процедуре в сетях ЦСИС. При этом рекомендация H.323 предусматривает применение разнообразных алгоритмов сжатия речевой информации, что позволяет использовать полосу пропускания ресурсов передачи гораздо более эффективно, чем в сетях с коммутацией каналов.

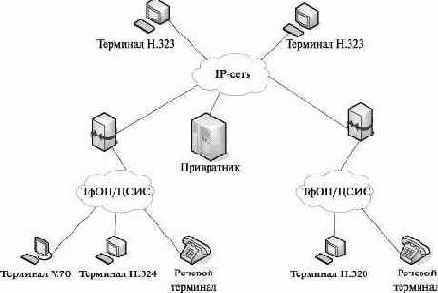

Рис. 3.3. Структура сети Н.323
Основными устройствами сети являются: терминал, шлюз, привратник. В отличие от устройств ТфОП, устройства Н.323 не имеют жестко закрепленного места в сети, а подключаются к любой точке IP-сети. Однако при этом сеть Н.323 разбивается на зоны, а каждой зоной управляет привратник.
- Терминал H.323 – оконечное устройство сети IP-телефонии, обеспечивающее 2-стороннюю речевую или мультимедийную связь с другим терминалом, шлюзом или устройством управления конференциями.
- Шлюз является соединяющим мостом между ТфОП и IP. Основная функция шлюза — преобразование речевой (мультимедийной) информации, поступающей со стороны ТФОП с постоянной скоростью, в вид, пригодный для передачи по IP-сетям, т. е. кодирование информации, подавление пауз в разговоре, упаковка информации в пакеты RTP/UDP/IP, а также обратное преобразование. Кроме того, шлюз должен преобразовывать аналоговую абонентскую сигнализацию, сигнализацию по 2ВСК и сообщения систем сигнализации DSS1 и OKC7 в сигнальные сообщения Н.323. При отсутствии в сети привратника должна быть реализована еще одна функция шлюза: преобразование номера ТфОП в транспортный адрес IP-сети.
- Привратник выполняет функции управления зоной сети IP-телефонии, в которую входят терминалы и шлюзы, зарегистрированные у данного привратника.
Разные участки зоны сети H. 323 могут быть территориально разнесены, но соединяться друг с другом через маршрутизаторы (рис. 3.4).

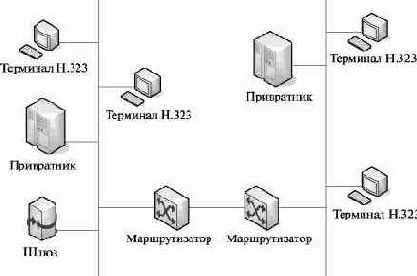

Рис. 3.4. Зоновая архитектура сети H.323
В число наиболее важных функций, выполняемых привратником, входят:
- преобразование alias-адреса (имени абонента, телефонного номера, адреса электронной почты и др.) в транспортный адрес сетей с маршрутизацией пакетов IP (IP-адрес и номер порта RTP);
- контроль доступа пользователей системы к услугам IP-телефонии при помощи сигнализации RAS (Registration, Admission and Status);
- контроль, управление и резервирование пропускной способности сети;
- маршрутизация сигнальных сообщений между терминалами, расположенными в одной зоне.
Привратник также обеспечивает для пользователя возможность получить доступ к услугам любого терминала в любом месте сети и способность сети идентифицировать пользователей при их перемещении из одного места в другое.
