Функциональные объекты

Функциональными объектами рассмотренной выше эталонной модели архитектуры Softswitch являются логические объекты сети IP-телефонии. В рамках предложенного Консорциумом подхода выделяются 12 основных функциональных объектов, относительно которых следует прежде всего подчеркнуть, что это суть функции, а не физические продукты. Последнее означает, что разные функциональные объекты могут физически располагаться в разных автономных устройствах или на многофункциональных платформах и что существует практически неограниченное число способов размещения функциональных объектов в физических объектах.

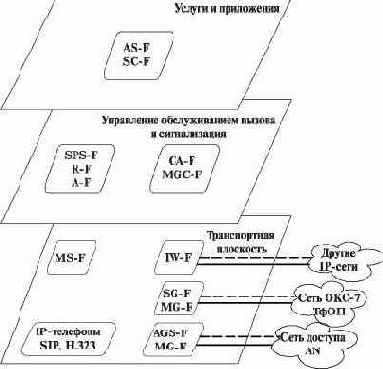

Изменим рис. 5.2 таким образом, чтобы разместить эти 12 автономных функциональных объектов (ФО) на плоскостях эталонной архитектуры Softswitch (рис. 5.3).

Рис. 5.3. Функциональные объекты эталонной архитектуры Softswitch AS-F — ФО сервера приложений; SC-F — ФО управления услуга- ми; CA-F —ФО устройства управления шлюзом; MGC-F — ФО контроллера медиашлюзов; SPS-F— ФО прокси-сервера SIP; R-F — ФО маршрутизатора вызова; A-F — ФО учета, авторизации, аутентентификации; MS-F —ФО транспортного сервера; SG-F — ФО шлюза сигнализации; MG-F —ФО медиашлюза; IW-F — ФО взаимодействия; AGS-F — ФО сигнализации шлюза доступа.

ФО контроллера медиашлюзов (MGC-F)

ФО контроллера медиашлюзов MGC-F (Media Gateways Controller Function) представляет собой конечный автомат логики обслуживания вызова и сигнализации управления его обслуживанием для одного или более транспортных шлюзов. MGC-F определяет состояние процесса обслуживания каждого вызова в медиашлюзе и состояния информационных каналов интерфейсов MG-F, передает информационные сообщения пользователя от одного MG-F к другому, а также от/к MG-F к/от IP-телефонам или терминалам, отправляет и принимает сигнальные сообщения от портов, от других MGC-F и от внешних сетей, взаимодействует с AS-F для предоставления услуг пользователю, имеет возможность управлять некоторыми сетевыми ресурсами (например портами MGF, полосой пропускания и т.д.) и устанавливать правила для портов пользователя, взаимодействует с R-F и A-F для обеспечения маршрутизации вызова, аутентификации и учета, а также может участвовать в задачах эксплуатационного управления в мобильной среде (т.к.

управление мобильностью обычно является частью CA-F). Функциональный объект MGC-F обычно использует протоколы H.248 и MGCP.

ФО устройства управления и взаимодействия (CA-F) и функциональный объект взаимодействия (IW-F)

ФО устройства управления шлюзом CA-F (Call Agent Function) и функциональный объект взаимодействия IW-F (Interworking Function) являются подмножествами MGC-F. Первый из них, CA-F, существует, когда MGC-F управляет обслуживанием вызова и определяет состояния процесса его обслуживания. Протоколами этого функционального объекта могут являться SIP, SIP-T, BICC, H.323, Q.931, Q.SIG, INAP, ISUP, TCAP, BSSAP, RANAP, MAP и CAP, а в качестве интерфейсов API используются любые открытые API типа JAIN или Parlay. Второй функциональный объект, IW-F, существует, когда MGC-F обеспечивает взаимодействие между разными сетями сигнализации, например, IP и ATM, ОКС7 и SIP/H.323 и т.п.

ФО маршрутизации и учета стоимости (R-F и A-F)

ФО маршрутизации и учета стоимости R-F и A-F (Call Routing и Accounting Functions) работают следующим образом. Функциональный объект R-F предоставляет информацию о маршрутизации вызова функциональному объекту MGC-F. Функциональный объект A-F собирает учетную информацию о вызовах для целей биллинга, а также может выполнять более широкий спектр функций AAA, т.е. обеспечивать аутентификацию, идентификацию и учет в удаленных сетях. Основная роль обоих объектов – реагировать на запросы, поступающие от одного или более MGC-F, направляя вызов или учетную информацию о нем к входящим портам (другим MGC-F) или услугам (AS-F). Функциональный объект R-F/A-F обеспечивает маршрутизацию локальных и межсетевых вызовов (R-F), фиксирует детали каждого сеанса связи для целей биллинга и планирования (A-F), обеспечивает управление сеансом и управление мобильностью, может узнавать о маршрутной информации от внешних источников, может взаимодействовать с AS-F для предоставления услуги пользователю, может функционировать прозрач но для других элементов в тракте сигнализации.

Здесь R-F и A-F могут сцепляться друг с другом последовательно или иерархически и к тому же R-F/A-F часто объединяется с MGC-F, причем объединенный R-F/A-F/MGC-F может также запрашивать услуги внешнего R-F/A-F. Сам A-F собирает и передает учетную информацию по каждому вызову, а AS-F передает учетную информацию по предоставлению дополнительных сервисов, таких как конференц-связь или платные информационные услуги. Функция маршрутизации локальных и межсетевых вызовов R-F может использовать протоколы ENUM и TRIP, а функция стоимости вызовов A-F может использовать протоколы RADIUS и AuC (для сетей подвижной связи).

ФО SIP-прокси-сервера (SPS-F)

ФО SIP-прокси-сервера SPS-F (SIP Proxy Server Function) выделен в отдельный функциональный объект по той причине, что чаще всего R-F и A-F конструктивно оформляются в виде прокси-сервера SIP. ФО шлюза сигнализации SG-F (Signaling Gateway Function) поддерживает обмен между сетью IP-телефонии и ТфОП u1089 сигнальной информацией, которая может передаваться, например, на базе ОКС7/TDM или BICC/ATM. Для беспроводных сетей подвижной связи SG-F также поддерживает обмен сигнальной информацией между транзитной пакетной IP-сетью и сетью сотовой подвижной связи (СПС) с коммутацией каналов на базе стека ОКС7. Основная роль SG-F заключается в пакетировании и транспортировке информации протоколов сигнализации ОКС7 в ТфОП (ISUP или INAP) или в СПС (MAP или CAP) по сети с коммутацией пакетов IP. Для этого функциональный объект SG-F пакетирует и транспортирует сигнализацию ОКС7 к MGC-F или другому SG-F, используя методы SIGTRAN. Один SG-F может обслуживать много MGC-F, а интерфейсом между SG-F и другими функциональными объектами служат протоколы SIGTRAN типов TUA, SUA и M3UA over SCTP, за исключением ситуаций, когда SG-F и MGC-F или другой SG-F объединены.

ФО сигнализации шлюза доступа (AGS-F)

ФО сигнализации шлюза доступа AGS-F (Access Gateway Signaling Function) поддерживает обмен сигнальной информацией между сетью IP-телефонии и сетью доступа с коммутацией каналов на базе интерфейсов V5.1/V5.2.

Для беспроводных сетей подвижной связи AGS-F поддерживает также обмен сигнальной информацией между транзитной сетью подвижной связи с коммутацией пакетов и сетью СПС на базе TDM или ATM. Основная роль AGS-F заключается в пакетировании и транспортировке информации протоколов сигнализации интерфейсов V5 или ISDN (для проводных сетей), или BSSAP или RANAP (для беспроводных сетей) по сети с коммутацией пакетов IP. AGS-F пакетирует и транспортирует к MGC-F эту информацию протоколов сигнализации V5, ISDN или ОКС7, используя протоколы SIGTRAN типов M3UA, IUA и V5UA over SCTP.

ФО сервера приложений (AS-F)

ФО сервера приложений AS-F (Application Server Function) поддерживает логику и выполнение услуг для одного или более приложений. AS-F может запрашивать у MGC-F прекращение вызовов или сеансов связи для определенных приложений (например речевой почты или конференц-связи), запрашивать у MGC-F повторное инициирование услуг связи (например сопровождающего вызова или вызовов по предоплаченной телефонной карте), может изменять описания u1087 потоков пользовательских данных, участвующих в сеансе, используя протокол SDP, может управлять MS-F для обслуживания потоков пользовательской информации, может компоноваться с web-приложениями или иметь web-интерфейсы, может использовать открытые API типа JAIN или Parlay для создания услуг, может иметь внутренние интерфейсы алгоритма распределения ресурсов, биллинга и регистрации сеансов, взаимодействовать с функциональными объектами MGC-F или MS-F, вызывать другой AS-F для предоставления дополнительных услуг или для построения составных сервисов, ориентированных на комп оненты приложений, использовать функциональные возможности MGC-F для управления внешними ресурсами. Для всех этих целей применяются протоколы SIP, MGCP, H.248, LDAP, HTTP, CPL и XML. Совместное использование функциональных объектов AS-F и MGC-F обеспечивает поддержку составных услуг, таких как сетевые записанные объявления, трехсторонняя связь, уведомление о поступлении нового вызова и т.д.

В ситуациях, когда AS-F и MGC-F реализованы в одной системе, вместо подключения AS-F к MGC-F по одному из вышеуказанных протоколов производители часто используют API типа JAIN или Parlay. При такой организации AS-F называют сервером дополнительных услуг (Feature Server).

ФО управления услугами (SC-F)

ФО управления услугами SC-F (Service Control Function) существует, когда AS-F управляет логикой услуг. SC-F использует протоколы INAP, CAP и MAP, а также открытые API типа JAIN и Parlay. ФО медиашлюза MG-F (Media Gateway Function) обеспечивает сопряжение IP-сети с портом доступа, соединительной линией либо с совокупностью портов и/или соединительных линий, т.е. служит шлюзом между пакетной сетью и внешними сетями с коммутацией каналов, такими как ТфОП, СПС или ATM. Его основная роль состоит в преобразовании пользовательской информации из одного формата в другой, чаще всего – из канального вида в пакетный и обратно, из ячеек ATM в пакеты IP и обратно. MG-F имеет следующие характеристики:

всегда состоит в отношениях "ведущий/ведомый " с MGC-F, используя протокол управления MGCP или MEGACO/H.248;
может выполнять функции обработки пользовательской информации, такие как кодирование, пакетирование, компенсацию эха, управление буферами, устранения джиттера, корректирующие действия при потерях пакетов и др.;
может выполнять функции обслуживания пользовательских соединений, такие как генерирование акустических сигналов, генерирование сигналов DTMF, генерирование комфортного шума и др., а также выполнять анализ цифр на базе таблицы, загружаемой от MGC-F;
может выполнять функции сигнализации и обнаружения событий, такие как обнаружение сигналов DTMF, обнаружение состояний отбоя/ответа абонента, детектирование наличия речевых сигналов и др.

Таким образом, MG-F обеспечивает механизм, позволяющий MGC-F контролировать состояние и функциональные возможности портов, а сам не требует знать состояния процессов обслуживания вызовов, проходящих через него, поддерживая только состояния соединений.

Используемые протоколы: RTP/RTCP, TDM, H.248 и MGCP. Кстати, SIP-телефон или шлюз с поддержкой SIP с этой точки зрения представляет собой MG-F и MGC-F в одном блоке.

ФО медиасервера MS-F

ФО медиасервера MS-F (Media Server Function) обеспечивает управление обработкой пользовательского пакетного трафика от любых приложений. В основном он функционирует в качестве сервера, обслуживающего запросы от AS-F или MGC-F, касающиеся обработки пользовательской информации в пакетированных потоках мультимедиа. MS-F поддерживает различные кодеки и схемы кодирования, может управляться либо AS-F или MGC-F непосредственно (управление ресурсами), либо косвенно (вызов функции) с использованием протоколов SIP, MGCP и H.248.. Функциональный объект MA-F может параллельно поддерживать обнаружение набираемых цифр, генерирование и передачу акустических сигналов и записанных сообщений, регистрацию и запись мультимедийных потоков, распознавание речи, речевое воспроизведение текста, микширование для конференц-связи, обработку факсимильных сообщений, определение наличия речевых сигналов и передачу информации о громкости.
