Введение в MPLS
Многопротокольная коммутация меток MPLS – технология, разработанная рабочей группой по созданию интегрированных услуг IETF. Это новая архитектура построения магистральных сетей, которая значительно расширяет имеющиеся перспективы масштабирования, повышает скорость обработки трафика и предоставляет огромные возможности для организации дополнительных услуг.
Технология MPLS сочетает в себе возможности управления трафиком, присущие технологиям канального уровня, и масштабируемость и гибкость протоколов, характерные для сетевого уровня. Являясь результатом слияния механизмов разных компаний, она впитала в себя наиболее эффективные решения каждой. MPLS соединила в себе надежность ATM, удобные и мощные средства доставки и обеспечения гарантированного качества обслуживания IP-сетей, — такая интеграция сетей позволяет получить дополнительную выгоду из совместного использования протоколов IP и ATM.
Главная особенность технологии MPLS – отделение процесса коммутации пакета от анализа IP-адреса в его заголовке, что позволяет осуществлять коммутацию пакетов значительно быстрее. В соответствии с протоколом MPLS маршрутизаторы и коммутаторы присваивают на каждой точке входа в таблицу маршрутизации особую метку и сообщают эту метку соседним устройствам.
Наличие таких меток позволяет маршрутизаторам и коммутаторам, поддерживающим технологию MPLS, определять следующий шаг в маршруте пакета без выполнения процедуры поиска адреса. На сегодняшний день существуют три основные области применения MPLS:
- управление трафиком;
- поддержка классов обслуживания (CoS);
- организация виртуальных частных сетей (VPN).

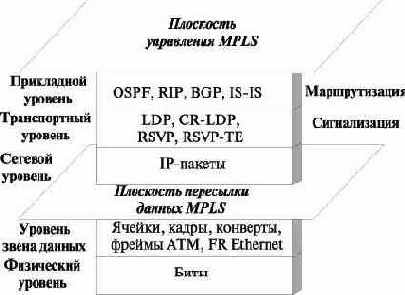

Расположение технологии MPLS в семиуровневой модели ВОС показано на рис. 9.1.
Рис. 9.1. Плоскости MPLS
Сетевой уровень – это комплексный уровень, который обеспечивает возможность соединения и выбор маршрута между двумя конечными системами, подключенными к разным "подсетям", которые могут находиться в разных географических пунктах. В данном случае "подсеть" – это, по сути, независимый сетевой кабель (иногда называемый сегментом).
Так как две конечные системы, желающие организовать связь, может разделять значительное географическое расстояние и множество подсетей, сетевой уровень является доменом маршрутизации. Протоколы маршрутизации выбирают оптимальные маршруты через последовательность соединенных между собой подсетей. Традиционные протоколы сетевого уровня передают информацию вдоль этих маршрутов.
Канальный уровень (формально называемый информационно-канальным уровнем) обеспечивает надежный транзит данных через физический канал. Выполняя эту задачу, канальный уровень решает вопросы физической адресации (в противоположность сетевой или логической адресации), топологии сети, линейной дисциплины (каким образом конечной системе использовать сетевой канал), уведомления о неисправностях, а также вопросы упорядоченной доставки блоков данных и управления потоком информации.
Физический уровень определяет электротехнические, механические, процедурные и функциональные характеристики активации, поддержания и дезактивации физического канала между конечными системами. Спецификации физического уровня определяют такие характеристики, как уровни напряжений, синхронизацию изменения напряжений, скорость передачи физической информации, максимальные расстояния передачи информации, физические соединители и другие аналогичные характеристики.
"Multiprotocol" в названии технологии означает "многопротокольный". Это говорит о том, что технология MPLS применима к любому протоколу сетевого уровня, т.е. MPLS – это своего рода инкапсулирующий протокол, способный транспонировать информацию множества других протоколов высших уровней модели OSI. Таким образом, технология MPLS остается независимой от протоколов уровней 2 и 3 в сетях IP, ATM и Frame Relay, а также взаимодействует с существующими протоколами маршрутизации, такими как протокол резервирования ресурсов RSVP или сетевой протокол преимущественного выбора кратчайших маршрутов OSPF.
Представленная на рис. 9.1 плоскость пересылки данных MPLS не образует полноценного уровня, она "вклинивается" в сети IP, ATM или Frame Relay между 2-м и 3-м уровнями модели OSI, оставаясь независимой от этих уровней.Можно сказать, что одновременное функционирование MPLS на сетевом уровне и на уровне звена данных приводит к образованию так называемого уровня 2.5, где, собственно, и выполняется коммутация по меткам.
Основные понятия
Комитет IETF определил три основных элемента технологии MPLS:
- метка;
- FEC – класс эквивалентности пересылки;
- LSP – коммутируемый по меткам тракт;
Рассмотрим каждый из них подробно.
