Стек меток MPLS
Спецификация кодирования стека меток MPLS определена в RFC3032 "MPLS Label Stack Encoding". Данный документ содержит детальную информацию о метках и о том, как они используются с различными сетевыми технологиями, а также определяет ключевое для технологии MPLS понятие – стек меток. Возможность иметь в пакете более одной метки в виде стека позволяет создавать иерархию меток, что открывает дорогу многим приложениям.
MPLS может выполнить со стеком следующие операции: помещать метку в стек, удалять метку из стека и заменять метку. Эти операции могут использоваться для слияния и разветвления информационных потоков. Операция помещения метки в стек (push operation) добавляет новую метку поверх стека, а операция удаления метки из стека (pop operation) удаляет верхнюю метку стека.
Функциональные возможности стека MPLS позволяют объединять несколько LSP в один. К стеку меток каждого из этих LSP сверху добавляется общая метка, в результате чего образуется агрегированный тракт MPLS. В точке окончания такого тракта происходит его разветвление на составляющие его индивидуальные LSP. Так могут объединиться тракты, имеющие общую часть маршрута. Следовательно, MPLS способна обеспечивать иерархическую пересылку, что может стать важной и востребованной функциональной возможностью. При ее использовании не нужно переносить глобальную маршрутную информацию, и это делает сеть MPLS более стабильной и масштабируемой, чем сеть с традиционной маршрутизацией.
Согласно рассматриваемым ниже правилам инкапсуляции меток, за меткой MPLS в пакете всегда должен следовать заголовок сетевого уровня. Так как MPLS начинает работу верхнего уровня стека, этот стек используется по принципу LIFO "последним пришел, первым ушел".

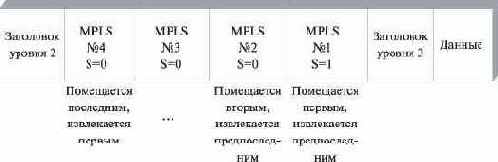

Пример четырехуровневого стека меток представлен на рис. 10.2.
Заголовок MPLS № 1 был первым заголовком MPLS, помещенным в пакет, затем в него были помещены заголовки № 2, № 3 и, наконец, заголовок № 4. Коммутация по меткам всегда использует верхнюю метку стека, и метки удаляются из пакета так, как это определено выходным узлом для каждого LSP, по которому следует пакет. Рассмотренный в предыдущем параграфе бит S имеет значение 1 в нижней метке стека и 0 – во всех остальных метках. Это позволяет привязывать префикс к нескольким меткам, другими словами – к стеку меток (Label Stack). Каждая метка стека имеет собственные значения поля EXP, S-бита и поля TTL.
Рис. 10.2. Четырехуровневый стек меток
