MPLS VPN
Технология MPLS в настоящее время является одной из наиболее перспективных технологий создания VPN.
Использование MPLS для построения VPN позволяет сервис-провайдерам быстро и экономично создавать защищенные виртуальные частныеи сети любого размера в единой инфраструктуре.
Сеть MPLS VPN делится на две области: IP-сети клиентов и внутренняя (магистральная) сеть провайдера, которая служит для объединения клиентских сетей. В общем случае у каждого клиента может быть несколько территориально обособленных сетей IP, каждая из которых в свою очередь может включать несколько подсетей, связанных маршрутизаторами. Такие территориально изолированные сетевые элементы корпоративной сети принято называть сайтами. Принадлежащие одному клиенту сайты обмениваются IP-пакетами через сеть провайдера MPLS и образуют виртуальную частную сеть этого клиента. Обмен маршрутной информацией в пределах сайта осуществляется по одному из внутренних протоколов маршрутизации IGP. Структура MPLS VPN предполагает наличие трех основных компонентов сети:
- Customer Edge Router, CE – пограничный маршрутизатор клиента (Edge LSR в терминологии MPLS);
- Provider Router, P – внутренний маршрутизатор магистральной сети провайдера (LSR в терминологии MPLS);
- Provider Edge Router, PE – пограничный маршрутизатор сети провайдера.
увеличить изображение

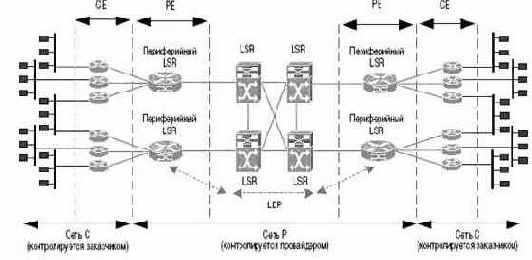

Рис. 13.4. MPLS VPN
Пограничные маршрутизаторы клиента служат для подключения сайта клиента к магистральной сети провайдера. Эти маршрутизаторы принадлежат сети клиента и ничего не знают о существовании VPN. CE-маршрутизаторы различных сайтов не обмениваются маршрутной информацией непосредственно и даже могут не знать друг о друге. Адресные пространства подсетей, входящих в состав VPN, могут перекрываться, т.е. уникальность адресов должна соблюдаться только в пределах конкретной подсети. Этого удалось добиться преобразованием IP-адреса в VPN-IP-адрес и использованием протокола MP-BGP для работы с этими адресами. Считается, что CE-маршрутизатор относится к одному сайту, но сайт может принадлежать к нескольким VPN.
К PE- маршрутизатору может быть подключено несколько CE-маршрутизаторов, находящихся в разных сайтах и даже относящихся к разным VPN. Маршрутизаторы CE не обязаны поддерживать технологию многопротокольной коммутации, поддержка MPLS нужна только для внутренних интерфейсов PE маршрутизаторов и, конечно, для всех интерфейсов маршрутизаторов P. По функциональному построению более сложными являются пограничные маршрутизаторы сети провайдера. На них возлагается функция поддержки VPN, а именно, разграничение маршрутов и данных, поступающих от разных клиентов. Кроме того, эти маршрутизаторы служат оконечными точками путей LSP между сайтами заказчика.
Каждый PE-маршрутизатор должен поддерживать столько таблиц маршрутизации, сколько сайтов пользователей к нему подсоединено, то есть на одном физическом маршрутизаторе организуется несколько виртуальных. Причем маршрутная информация, касающаяся конкретной VPN, содержится только в PE маршрутизаторах, к которым подсоединены сайты данной VPN. Таким образом решается проблема масштабирования, неизбежно возникающая в случае наличия этой информации во всех маршрутизаторах сети оператора. Под каждый новый сайт клиента РЕ создает отдельную ассоциированную таблицу маршрутизации. Каждой ассоциированной таблице маршрутизации в маршрутизаторе PE присваивается один или несколько атрибутов RT, которые определяют набор сайтов, входящих в конкретную VPN. Помимо этого, маршрут может быть ассоциирован с атрибутом VPN of Origin, который однозначно идентифицирует группу сайтов и соответствующий маршрут, объявленный одним из маршрутизаторов этих сайтах; и с атрибутом Site of Origin, идентифицирующим сайт, от которого маршрутизатор РЕ получил информацию о данном маршруте. Через маршрутизаторы PE проходит невидимая граница между зоной клиентских сайтов и зоной ядра провайдера. По одну сторону располагаются интерфейсы, через которые PE взаимодействует с маршрутизаторами P, а по другую – интерфейсы, к которым подключаются сайты клиентов. С одной стороны на PE поступают объявления о маршрутах магистральной сети, с другой стороны – объявления о маршрутах в сетях клиентов.
Ограничение области распространения маршрутной информации пределами отдельных VPN изолирует адресные пространства каждой VPN, позволяя применять в ее пределах как публичные адреса Интернет, так и частные (private) адреса.
Всем адресам адресного пространства одной VPN добавляется префикс, называемый различителем маршрутов (Route Distinguisher, RD), который уникально идентифицирует эту VPN. В результате на маршрутизаторе PE все адреса, относящиеся к разным VPN, обязательно будут отличаться друг от друга, даже если они имеют совпадающую часть – адрес IP.
Обмен маршрутной информацией между сайтами каждой отдельной VPN выполняется под управлением протокола MP-BGP (Multiprotocol BGP).
MPLS не обеспечивает безопасность за счет шифрования и аутентификации, как это делает IPSec, но допускает применение данных технологий как дополнительных мер защиты. Провайдер MPLS может предлагать клиентам услуги гарантированного качества обслуживания при использовании методов Traffic Engineering или DiffServ.
Виртуальные сети VPN MPLS ориентированы на построение защищенной корпоративной сети клиента на базе частной сетевой инфраструктуры одной компании. Данный вариант организации сочетает в себе преимущества применения протокола IP с безопасностью частных сетей и предоставляемым качеством обслуживания, которые дает технология MPLS. Сети MPLS VPN больше всего подходят для создания корпоративного пространства для электронной коммерции, обеспечивающего единую сетевую среду для подразделений корпорации и организацию экстрасетей. Они также могут стать основой для электронной коммерческой деятельности предприятия.
